Male screw socket

Product name	Screw size (T)	A	φD	φF	H	Weight (g)
21-DSM	R 1/8	47 47	twenty five	Five	19 19	73
22-DSM	R 1/4	50	twenty five	7.5 7.5	19 19	78 78
23-DSM	R 3/8	51	twenty five	8	19 19	88
24-DSM	R 1/2	51.5	twenty five	13	twenty one	94

Return to top of page

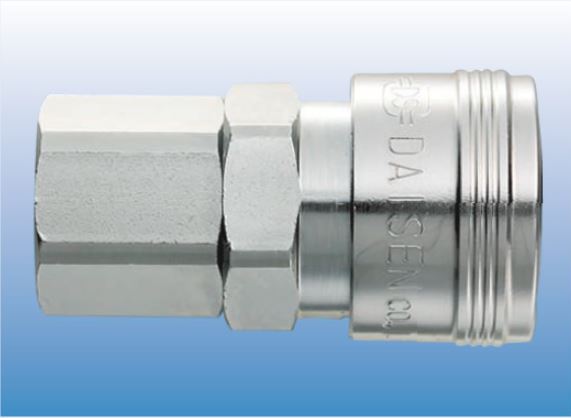

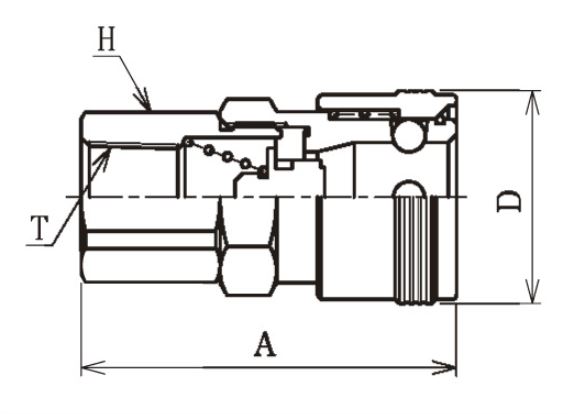

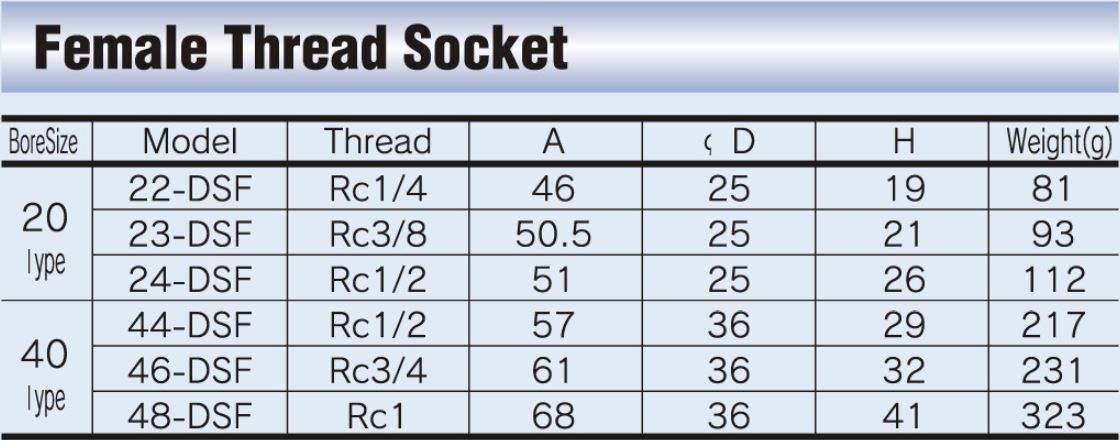

Female screw socket

Product name	Screw size (T)	A	φD	H	Weight (g)
21-DSF	Rc 1/8	44	twenty five	19 19	84 84
22-DSF	Rc 1/4	46	twenty five	19 19	82
22-DSFF	G 1/4	45 45	twenty five	19 19	81
23-DSF	Rc 3/8	50.5	twenty five	twenty one	90
24-DSF	Rc 1/2	51	twenty five	26	109

22-DSFF has a built-in flat packing in the back of the screw, so it can be sealed just by tightening it.



Return to top of page

Bamboo shoot socket

Product name	Hose size	A	φC	φD	φF	H	Weight (g)
21-DSH	1/8 "	57 57	7.5 7.5	twenty five	Four	19 19	76 76
22-DSH	1/4 "	67 67	9	twenty five	Five	19 19	80
23-DSH	3/8 "	71 71	11.3	twenty five	7.5 7.5	19 19	84 84
24-DSH	1/2 ""	71 71	15	twenty five	9	19 19	97

Bamboo shoot socket with rotary function

Return to top of page

Nut socket

Product name	Hose size	A	φD	φF	H	H2	Weight (g)
50-DSC	5.0 x 8.0	51	twenty five	Four	19 19	14	83
65-DSC	6.5 × 10.0	53	twenty five	5.7	19 19	16 16	88
70-DSC	7.0 × 10.5	53	twenty five	5.7	19 19	16 16	88
80-DSC	8.0 × 12.0	56	twenty five	6.5 6.5	19 19	19 19	99
85-DSC	8.5 x 12.5	56	twenty five	6.5 6.5	19 19	19 19	99
110-DSC	11.0 × 16.0	61	twenty five	9.5	twenty one	twenty three	129


ĐẦU NỐI NHANH KHÍ NÉN COUPLA

Đầu nối nhanh là thiết bị đặc biệt quan trọng được sử dụng rộng rãi trong các ngành công nghiệp để đáp ứng nhu cầu sản xuất, hoạt động của các thiết bị máy móc. 20SM thường được gọi là đầu cái 20SM (socket), là loại cupla rất phổ biến trong các nhà máy, được sử dụng ở rất nhiều vị trí, vào các công việc khác nhau.

Hãy cùng Kuratools tìm hiểu về sản phẩm đầu nối nhanh trong bài viết dưới đây nhé.

Các loại đầu nối nhanh 20SM

- Thân của 20SM có 3 loại vật liệu khác nhau là Thép; Đống; Thép không gỉ.

- Vật liệu làm gioăng của 20SM có 2 loại là

+ gioăng NBR (hay còn gọi là SG)- chịu được nhiệt độ -20 °C đến 80 °C.

+ gioăng FKM ( hay còn gọi là X100)- chịu được nhiệt độ -20 °C đến 180 °C

Như vậy, có thể chia đầu nối nhanh 20SM thành các loại sau:

1/ 20SM Steel NBR 4/ 20SM Steel FKM ( hoặc X100)

2/ 20SM Brass NBR 5/ 20SM Brass FKM (hoặc X100)

3/ 20SM Special Steel NBR 6/ 20SM Special Steel FKM (hoặc X100)

Tùy theo điều kiện làm việc cũng như nhu cầu sử dụng chúng ta có thể lựa chọn vật liệu làm gioăng, kích thước của từng loại van nối nhanh phù hợp.

Vai trò của đầu nối nhanh

- Giúp làm giảm áp lực trong quá trình truyền năng lượng, ngăn chặn quá trình rò rỉ và làm giảm đi gánh nặng của ống dẫn để đảm bảo độ bền cho ống cũng như toàn bộ thiết bị máy móc.
- Đầu nối nhanh giúp cho phần ống dẫn được nối sâu và chắc chắn vào phần đầu nối nguồn.
- Cấu tạo đơn giản, dễ dàng di chuyển, tháo lắp và có độ bền lớn nên hoàn toàn có thể sử dụng đầu nối trong thời gian rất dài giúp tiết kiệm chi phí và thời gian cho người dùng.
- Các bộ phận cấu tạo nên đầu nối nhanh có thể tái sử dụng trong nhiều lĩnh vực khác. Đồng thời, việc sử dụng đầu nối nhanh thủy lực có thể làm tăng độ bền cho thiết bị, giảm hỏng hóc và rò rỉ trong suốt quá trình sử dụng nên giúp người sử dụng tiết kiệm được rất nhiều chi phí phát sinh.

Phân loại đầu nối nhanh

Đầu nối nhanh được phân thành nhiều loại, trong đó cơ bản và nổi bật nhất là đầu nối nhanh thủy lực và đầu nối nhanh khí nén.

Đầu nối nhanh thủy lực

Đầu nối nhanh thủy lực hay còn gọi là khớp nối thủy lực dùng để liên kết giữa các ống nối thủy lực, cuộn dây hơi tự rút, ống dẫn khí, ống bơm hơi khí nén... với các loại dây dẫn và những thiết bị nhằm mục đích truyền dẫn các loại chất lỏng như trục máy bơm, hay là trục động cơ, …

Điều này góp phần vào việc đóng mở các hệ thống của động cơ, giảm áp suất tải của nước hoặc các loại chất lỏng khác một cách nhanh chóng và hiệu quả hơn rất nhiều.

Đầu nối nhanh khí nén

Khi nhắc đến hệ thống khí nén, người ra thường  nhắc đến các hệ thống cấp khí như máy nén khí, bình tích khí hay các thiết bị điều khiển có sử dụng hệ thống khí như xylanh hơi, van điện từ hay bộ lọc khí.... mà quên mất một chi tiết rất quan trọng, đó là những loại đầu nối nhanh.

Đây là sản phẩm mà bất kỳ hệ thống khí nén nào cũng cần có để giúp hệ thóng khí nén hoạt động trơn tru, bền bỉ trong thời gian dài.

Những chiếc đầu nối nhanh khí nén sẽ kết nối những dây dẫn nén khi với các thiết bị như xylanh khí, van tiết lưu, bộ lọc khí hoặc kết nối các đường ống dẫn khí lại với nhau.

Đầu nối nhanh khí nén có thể chia làm 3 loại là cút nhựa, cút ren và van tiết lưu.

Tìm hiểu các thương hiệu đầu nối nhanh

Trên thị trường hiện nay có rất nhiều nhà sản xuất đầu nối, tuy nhiên để lựa chọn được một thương hiệu đầu nối nhanh tốt nhất không phải là điều dễ dàng.

Dưới đây Kura xin chia sẻ đến quý khách hàng một vài thương hiệu uy tín và chất lượng nhất trong lĩnh vực sản xuất, phân phối sản phẩm đầu nối nhanh.
- Thương hiệu đầu nối nhanh Daisen – Nhật Bản
- Thương hiệu đầu nối nhanh ATP  - Mỹ

Ứng dụng của đầu nối nhanh 20SM

- Dùng để dẫn khí nén trong các nhà máy. Van nối nhanh 20SM dùng để làm đầu khí chờ, kết nối với các loại ống dẫn khí, kết nối với máy mài khí nén, súng khí nén...

- Dùng để dẫn nước trong các nhà máy. Có chức năng là van chặn, van chỉ được mở khi kết nối với đầu đực (Plug), vì thế 20SM được dùng trên các đường ống dẫn nước.

Địa chỉ mua đầu nối nhanh

 Nếu quý khách hàng đang có nhu cầu mua đầu nối khí nhanh, hãy đến với Kuratools.com.

Công ty TNHH Kura Việt Nam là một trong những công ty hàng đầu chuyên về thiết bị điện lanh công nghiệp tại Việt Nam.

Tại Kura, chúng tôi chuyên cung cấp các sản phẩm điều hòa tủ điện, đầu nối khí nén, ống dẫn TOGAWA và thiết bị khí nén...

Với đội ngũ nhân viên giàu kinh nghiệm và nhiệt tình, chúng tôi tự tin có thể cung cấp cho khách hàng dịch vụ tốt nhất với chất lượng tốt nhất.

Hiện tại, với hệ thống khách hàng khoảng hơn 300 nhà máy và các nhà phân phối trên cả nước chúng tôi hy vọng các sản phẩm của chúng tôi sẽ được nhiều người biết đến hơn, và trở lên phổ biến trong ngành công nghiệp.
