Daisen Co,.Ltd là nhà sản xuất các sản phẩm đầu nối dẫn khí nén, hóa chất hàng đầu của Nhật bản
Với thị trường chính là Nhật Bản, Mỹ, Úc nên tiêu chuẩn về chất lượng rất cao và có những cải tiết đột phá, dẫn đầu trong lĩnh vực sản xuất đầu nối nhanh, khớp nối nhanh trên thế giới.
Sản phẩm được sản xuất 100% tại Nhật Bản
1. Đầu nối nhanh là gì? Đầu nối nhanh là thiết bị đặc biệt quan trọng được sử dụng rộng rãi trong các ngành công nghiệp để đáp ứng nhu cầu sản xuất, hoạt động của các thiết bị máy móc.
2. Tổng hợp các thông tin về đầu nối nhanh 2.1. Vai trò của đầu nối nhanh - Giúp làm giảm áp lực trong quá trình truyền năng lượng, ngăn chặn quá trình rò rỉ và làm giảm đi gánh nặng của ống dẫn để đảm bảo độ bền cho ống cũng như toàn bộ thiết bị máy móc. - Đầu nối nhanh giúp cho phần ống dẫn được nối sâu và chắc chắn vào phần đầu nối nguồn. - Cấu tạo đơn giản, dễ dàng di chuyển, tháo lắp và có độ bền lớn nên hoàn toàn có thể sử dụng đầu nối trong thời gian rất dài giúp tiết kiệm chi phí và thời gian cho người dùng. - Các bộ phận cấu tạo nên đầu nối nhanh có thể tái sử dụng trong nhiều lĩnh vực khác. Đồng thời, việc sử dụng đầu nối nhanh thủy lực làm tăng độ bền cho thiết bị, giảm hỏng hóc và rò rỉ nên giúp tiết kiệm rất nhiều chi phí.
2.2. Phân loại đầu nối nhanh Đầu nối nhanh được phân thành nhiều loại, trong đó cơ bản và nổi bật nhất là đầu nối nhanh loại tiêu chuẩn và đầu nối nhanh đã được cải tiến, Free Angle, Hip Joint....
Đầu nối nhanh dùng để dẫn nước làm mát khuôn mẫu và hóa chất được làm bằng inox SUS304, SUS316 và các phớt làm kín được sử dụng bằng Viton, FKM có thể chịu được nhiệt độ đến 200oC,
Đầu nối nhanh khí nén Khi nhắc đến hệ thống khí nén người ta thường đề cập đến các hệ thống cấp khí (máy nén khí, bình tích khí) hoặc các thiết bị điều khiển sử dụng khí như xylanh hơi, van điện từ, bộ lọc khí,...mà quên mất một chi tiết vô cùng quan trọng mà bất kỳ hệ thống khí nén nào cũng phải có, đó chính là những loại đầu nối nhanh. Hệ thống khí nén của bạn có hoạt động trơn tru, bền bỉ hay không một phần cũng là do những chiếc đầu nối khí nén này. Đầu nối nhanh khí nén dùng để kết nối dây dẫn khí nén với các thiết bị khác như xylanh khí, van tiết lưu hay bộ lọc khí,... hoặc dùng để kết nối các đường dẫn khí với nhau. Về cơ bản, đầu nối nhanh khí nén chia ra làm 3 loại là cút nhựa, cút ren và van tiết lưu.
Male screw socket Product name Screw size (T) A φD φF H Weight (g) 21-DSM R 1/8 47 47 twenty five Five 19 19 73 22-DSM R 1/4 50 twenty five 7.5 7.5 19 19 78 78 23-DSM R 3/8 51 twenty five 8 19 19 88 24-DSM R 1/2 51.5 twenty five 13 twenty one 94 Return to top of page

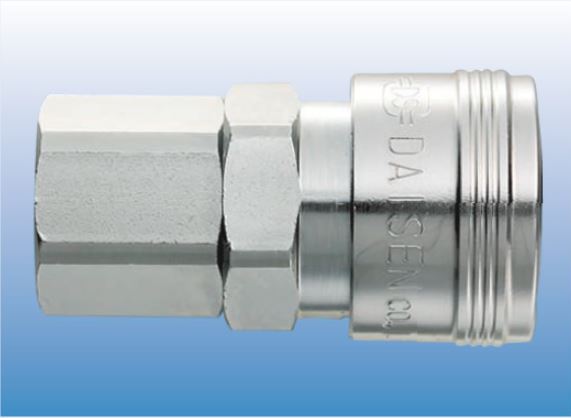

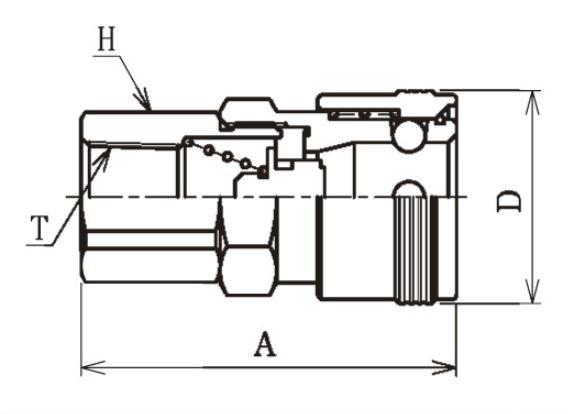

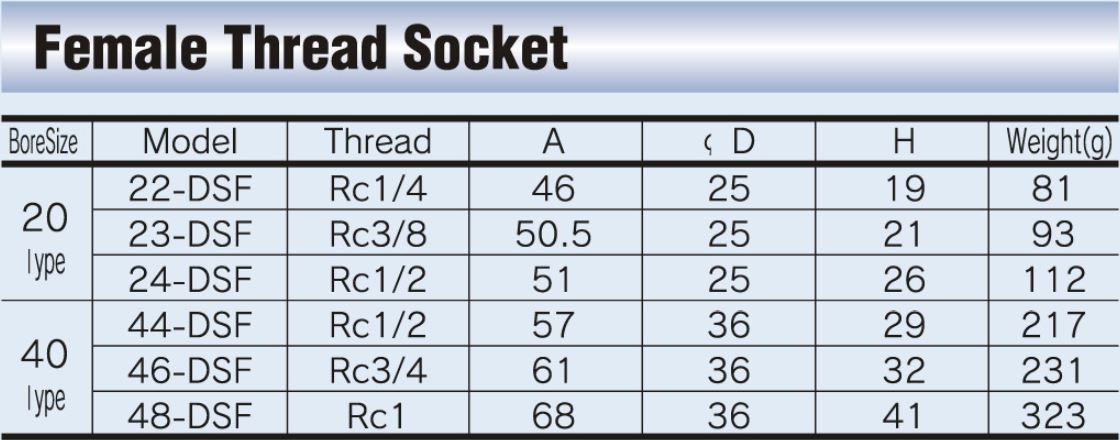

Female screw socket Product name Screw size (T) A φD H Weight (g) 21-DSF Rc 1/8 44 twenty five 19 19 84 84 22-DSF Rc 1/4 46 twenty five 19 19 82 22-DSFF G 1/4 45 45 twenty five 19 19 81 23-DSF Rc 3/8 50.5 twenty five twenty one 90 24-DSF Rc 1/2 51 twenty five 26 109
22-DSFF has a built-in flat packing in the back of the screw, so it can be sealed just by tightening it.
Return to top of page
Bamboo shoot socket Product name Hose size A φC φD φF H Weight (g) 21-DSH 1/8 " 57 57 7.5 7.5 twenty five Four 19 19 76 76 22-DSH 1/4 " 67 67 9 twenty five Five 19 19 80 23-DSH 3/8 " 71 71 11.3 twenty five 7.5 7.5 19 19 84 84 24-DSH 1/2 "" 71 71 15 twenty five 9 19 19 97 Bamboo shoot socket with rotary function Return to top of page
Nut socket Product name Hose size A φD φF H H2 Weight (g) 50-DSC 5.0 x 8.0 51 twenty five Four 19 19 14 83 65-DSC 6.5 × 10.0 53 twenty five 5.7 19 19 16 16 88 70-DSC 7.0 × 10.5 53 twenty five 5.7 19 19 16 16 88 80-DSC 8.0 × 12.0 56 twenty five 6.5 6.5 19 19 19 19 99 85-DSC 8.5 x 12.5 56 twenty five 6.5 6.5 19 19 19 19 99 110-DSC 11.0 × 16.0 61 twenty five 9.5 twenty one twenty three 129
2.3. Tìm hiểu các thương hiệu đầu nối nhanh Trên thị trường hiện nay có rất nhiều nhà sản xuất đầu nối, tuy nhiên để lựa chọn được một thương hiệu đầu nối nhanh tốt nhất không phải là điều dễ dàng. Dưới đây chúng tôi xin chia sẻ đến khách hàng một vài thương hiệu uy tín và chất lượng nhất trong lĩnh vực sản xuất, phân phối sản phẩm đầu nối nhanh. - Thương hiệu đầu nối nhanh Daisen – Nhật Bản - Thương hiệu đầu nối nhanh ATP – Mỹ
Chi tiết vui lòng xem tại website: http://kuratools.com/dau-noi-khi-nen-daisen-2/
http://www.vinakura.com/news/catalog-daisen-2017-272.aspx
http://www.ds-daisen.co.jp/index.html
22-DSM ( 20SM )thường được gọi là đầu cái 22-DSM ( 20SM ) (socket), là loại cupla rất phổ biến trong các nhà máy, được sử dụng ở rất nhiều vị trí, vào các công việc khác nhau.
- Dùng để dẫn khí nén trong các nhà máy. Van nối nhanh 22-DSM '' 20SM ''dùng để làm đầu khí chờ, kết nối với các loại ống dẫn khí, kết nối với máy mài khí nén, súng khí nén...
- Dùng để dẫn nước trong các nhà máy. Có chức năng là van chặn, van chỉ được mở khi kết nối với đầu đực (Plug), vì thế 20SM được dùng trên các đường ống dẫn nước.
- Thân của 20SM có 3 loại vật liệu khác nhau là Thép; Đống; Thép không gỉ.
- Vật liệu làm gioăng của 20SM có 2 loại là
+ Gioăng NBR (hay còn gọi là SG)- chịu được nhiệt độ -20 °C đến 80 °C.
+ Gioăng FKM ( hay còn gọi là X100)- chịu được nhiệt độ -20 °C đến 180 °C
Như vậy, đầu nối nhanh 20SM có các loại sau:
1/ 22-DSM, 20SM Steel NBR 4/ 20SM Steel FKM ( hoặc X100)
2/ 22-DSM, 20SM Brass NBR 5/ 20SM Brass FKM (hoặc X100)
3/ 22-DSM, 20SM Special Steel NBR 6/ 20SM Special Steel FKM (hoặc X100)
Tùy theo điều kiện làm việc, chúng ta có thể lựa chọn loại van nối nhanh phù hợp.
